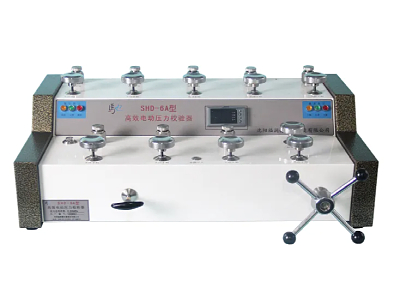

SHD-6A 高效電動壓力校驗器

2025-06-13 05:43:40

概述：

作為精密壓力表比對校驗普通壓力表，在大批量集中檢定時的專用電動校驗設備。尤其是預壓非?？焖伲梢栽诎惭b七支被檢表的前提下一分鐘內即可進行全量程檢定。滿足《JJG 49-2013彈簧管精密壓力表和真空表檢定規程》、《JJG 52-2013彈簧管式一般壓力表壓力真空表和真空表檢定規程》

特點：

1自動升壓、預存、定值系統

配備自動升壓、預存、定值系統而使壓力校驗器在工作初期即可產生較高預壓，檢定時只需緩慢開啟閥門，壓力即可平穩上升，避免壓力表在檢定過程中出現跳動現象，升壓速度較快。

2一次可檢多支壓力表

設備配有七支被檢接母，使七支壓力表可以同時檢定。并且每個壓力表接口設有一個閥門，可以自行安排被檢表的數量。

3儀器設有手動預壓

裝有預壓手動活塞往復運動，可以解決八支表（含精密壓力表）的預壓問題，升壓非?？焖?。特殊設計的截止閥在進行高低壓回檢時可以達到您在校表回檢中對任何一點的要求，解決了利用絲杠微調進行升、降壓時比較吃力的難題，是壓力計量操作史上一次重大改革。

4壓力表連接均采用快速接頭

壓力表連接為本公司獨創的快速接頭，可單手操作（只需順時針轉動5～6圈即可）、任意改變方向,連接好后如要改變方向仍可回退180^o而絕不會出現泄漏。更方便女士操作。

5手動、電動相互使用

考慮操作人員愿意使用絲杠造壓的傳統習慣，我們在現有校驗器的基礎上又加裝有手動絲杠微調，也就是電動、手動均可使用。

技術參數：

壓力適用范圍：(0～60)MPa

預存壓力：(0～80)MPa

工 作 介 質 ：油或水

工 作 表 位 ：8工位。一個標準表位，七個被檢表位。

其中6個被檢表位螺紋尺寸為：M20×1.5，（0～60）MPa

；另一個被檢表位螺紋尺寸為：M20×1.5、G1/2、NPT1/2、ZG1/2四種螺紋通用（無需任何轉換接頭），（0～30）MPa。

外 形 尺 寸 ：≤700×470×220（mm）

預壓顯示精度：≤0.01MPa

調 節 細 度 ：<0.01%FS

5分鐘內壓力穩定度：≤0.5%FS

3小時內壓力穩定度：≤5%FS

造壓功率：≤120w

電源：220V, 50/60Hz

重 量：約35kg

工作環境：

工作溫度：0℃～40℃

工作濕度：0～80%RH，非凝露

材質：

鍍鋅板噴塑處理

前面板ABS工程塑料

機械結構為不銹鋼與鋁合金
